Чтение чертежей – это фундаментальный навык для специалистов в области строительства, архитектуры и дизайна. Понимание условных обозначений, особенно таких важных элементов, как окна и двери, позволяет безошибочно интерпретировать проект и воплотить его в жизнь. Правильное отображение этих элементов на чертежах обеспечивает четкость и однозначность восприятия пространственной организации здания. В данной статье мы подробно рассмотрим, **как изображаются окна и двери на чертежах**, разберем основные стандарты и принципы, используемые в графическом представлении этих конструкций.
Основные принципы изображения окон на чертежах
Окна на чертежах обычно изображаются в виде двух параллельных линий, показывающих толщину оконного проема. Тип и стиль оконного блока обозначаются дополнительными линиями и символами. Важно учитывать, что обозначения могут незначительно отличаться в зависимости от стандарта (ГОСТ, ISO, EN) и специфики проекта.
Типы оконных обозначений
- Одностворчатое окно: Изображается двумя параллельными линиями с одной линией, пересекающей их под углом, указывая направление открывания створки.
- Двустворчатое окно: Изображается двумя параллельными линиями с двумя линиями, пересекающими их под углом, каждая указывая направление открывания соответствующей створки.
- Окно с фрамугой: Дополнительно обозначается горизонтальной линией, отделяющей фрамугу от основной части окна.
Размеры оконных проемов указываются на чертежах в миллиметрах. Также часто указывается высота подоконника от уровня пола.
Основные принципы изображения дверей на чертежах

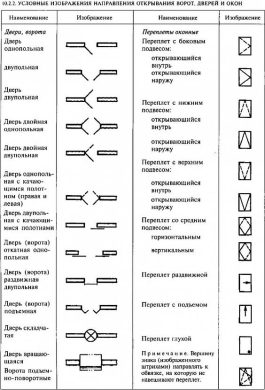

Двери на чертежах изображаются в виде дуги, показывающей траекторию открывания дверного полотна, и прямоугольника, представляющего дверную коробку. Направление открывания двери также обязательно указывается.
Типы дверных обозначений
- Однопольная дверь: Изображается прямоугольником и дугой, показывающей направление открывания.
- Двупольная дверь: Изображается двумя прямоугольниками и двумя дугами, каждая показывающая направление открывания соответствующей створки.
- Раздвижная дверь: Изображается прямоугольником и стрелкой, указывающей направление движения полотна.
Важно помнить, что **как изображаются окна и двери на чертежах**, зависит от масштаба чертежа и принятых условных обозначений. Перед началом работы с чертежом необходимо внимательно изучить условные обозначения и спецификации.
СПЕЦИФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ
Помимо основных типов окон и дверей, существуют и более сложные конструкции, требующие специфических обозначений. Например, арочные окна или двери с нестандартной формой полотна. В таких случаях на чертежах приводятся более детализированные изображения, а также дополнительные пояснения в спецификациях.
ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ И ИХ ОБОЗНАЧЕНИЕ
– Вентиляционные клапаны: Могут обозначаться небольшими прямоугольниками или квадратами, расположенными в верхней части окна.
– Пожарные двери: Часто обозначаются специальными символами и надписями, указывающими на их огнестойкость.
– Автоматические двери: Обозначаются символами, указывающими на наличие автоматического привода и датчиков движения.
ВАЖНОСТЬ ПРАВИЛЬНОГО ИЗОБРАЖЕНИЯ
Четкое и правильное изображение окон и дверей на чертежах имеет решающее значение для предотвращения ошибок при строительстве и монтаже. Неправильно интерпретированное обозначение может привести к неправильной установке, неоптимальному использованию пространства и даже к нарушению строительных норм. Поэтому, **как изображаются окна и двери на чертежах**, должно быть понятно всем участникам строительного процесса.
Кроме того, точные обозначения позволяют более эффективно планировать внутреннюю отделку и расстановку мебели. Зная точные размеры и расположение окон и дверей, можно заранее определить наилучшее расположение осветительных приборов, розеток и других элементов интерьера.
