Технология пайки проводов в распределительных коробках: необходимый инструментарий и материалы

Надежность электрической сети в жилом или коммерческом помещении напрямую зависит от качества контактных соединений в распределительных узлах. Несмотря на широкое распространение пружинных клемм и опрессовки, пайка остается одним из самых долговечных способов обеспечения электрического контакта, при условии строгого соблюдения температурного режима и подготовки поверхности металла. Окисление меди или перегрев изоляции в процессе монтажа — основные причины выхода системы из строя, поэтому выбор метода соединения требует профессионального подхода к подбору расходных материалов и оборудования.

Для создания неразъемного соединения мастеру необходимо учитывать не только тип припоя, но и способы защиты места пайки от внешних воздействий, включая влажность и механические вибрации. В некоторых случаях для герметизации и фиксации соединения эффективным решением выступают втулки под пайку, которые позволяют обеспечить равномерный прогрев и надежную изоляцию без риска повреждения жил. Правильно подготовленное соединение исключает появление переходного сопротивления, что предотвращает нагрев проводов при пиковых нагрузках и гарантирует стабильную работу электрооборудования на десятилетия.

Работа с электрическими сетями требует понимания физико-химических процессов, происходящих при плавлении сплавов олова и свинца или бессвинцовых припоев. Использование неподходящего флюса или пренебрежение очисткой жил от окисной пленки приводит к появлению «холодных» паек, которые со временем могут разрушиться под воздействием электродинамических сил. Качественный монтаж в распределительной коробке — это результат сочетания технологически правильного инструмента, грамотной подготовки контактных площадок и осознанного выбора расходников, соответствующих сечению и материалу проводников.

Необходимый набор инструментов для профессиональной пайки

Многие электрики сталкиваются с ситуацией, когда стандартные клеммники в распределительной коробке начинают греться под нагрузкой, вынуждая искать более надежные методы коммутации. Качественная пайка проводов в распределительной коробке требует не только сноровки, но и подготовки рабочего места. Начинать стоит с правильного выбора нагревательного элемента: для работы с 3–4 жилами сечением 1,5 кв. мм достаточно мощности паяльника в 65 Вт, однако при суммарном сечении свыше 10 кв. мм, согласно рекомендациям ТМ Электро, мощность оборудования придется увеличить до 100 Вт.

Профессионалы часто используют специальные втулки под пайку, которые помогают аккуратно распределить расплавленный металл по всей скрутке. Чтобы соединение получилось монолитным, место контакта советуют покрывать припоем на 40–80% длины скрутки, как указывают специалисты Samelectric. Под рукой всегда должны быть:

Важно: При пайке в распределительных коробках используйте только бескислотные флюсы, так как остатки активных кислотных составов со временем вызывают коррозию меди и разрушают контакт.

• Паяльник соответствующей мощности с чистым жалом.
• Канифоль или специализированный флюс для пайки проводов.
• Бокорезы для точной подрезки жил и удаления лишней изоляции.
• Влажная губка или металлическая стружка для оперативной очистки жала от нагара.
• Термоусадочная трубка или качественная изолента для герметизации соединения.

Подготовка жил перед началом процесса играет ключевую роль в долговечности контакта. Зачистка примерно 1 см изоляции обеспечивает оптимальную площадь для формирования надежного узла, что подтверждают эксперты Лемана ПРО. После того как скрутка остынет, важно убрать острые края, оставляя торчащие кончики проводов длиной 3–5 мм, чтобы они не пробили слой изоляции. Применение таких элементов, как втулки под пайку, делает процесс формирования соединения более предсказуемым и безопасным.

Опытные мастера часто изготавливают вспомогательные приспособления для облегчения труда в стесненных условиях коробок. Самодельное устройство для фиксации скруток включает аккумуляторную дрель, сверло 8 мм, стальную шпильку длиной 30 см и комплект из 4 гаек. Подобные решения, как и грамотно подобранные втулки под пайку, минимизируют риск холодного спая. В процессе работы важно помнить, что любые втулки под пайку должны быть совместимы с диаметром используемых медных жил, обеспечивая плотный контакт без повреждения структуры металла.

Выбор припоя и флюса: что важно знать новичку

Работа с электрическими схемами в жилых помещениях требует предельной точности, где даже малейшая ошибка в выборе расходных материалов ведет к перегреву соединений. Опытные мастера часто наблюдают, как неопытные монтажники пытаются использовать первые попавшиеся под руку компоненты, игнорируя физические свойства металлов. Правильно подобранные втулки под пайку, которые вы используете для фиксации жил, должны работать в тандеме с качественным припоем, иначе надежность узла окажется под угрозой.

Золотым стандартом для соединения медных проводников признан припой марки ПОС-61. Согласно данным журнала «Идеи вашего дома» за 2020 год, этот оловянно-свинцовый сплав оптимален для работы с медью благодаря своей универсальности и стабильной температуре плавления. Он обеспечивает отличную текучесть, что критически важно при прогреве скруток в распределительных коробках. Если вы планируете применять втулки под пайку для усиления контакта, убедитесь, что припой полностью заполняет внутреннее пространство, исключая образование пустот.

Важно: Остатки активных кислотных флюсов после пайки провоцируют коррозию меди; для электромонтажных работ выбирайте только нейтральные составы с пометкой «не требует отмывки».

Особенности флюсов и температурный режим

Удаление оксидной пленки с поверхности меди — главная задача флюса, с которой успешно справляется обычная сосновая канифоль. Как показывают публикации Samelectric.ru (2018 г.) и ТМ Электро (2017 г.), использование спиртового раствора канифоли или специализированного состава ЛТИ-120 гарантирует качественное соединение проводов пайкой. Канифоль эффективно защищает металл от окисления непосредственно в момент нагрева, не вызывая коррозии в будущем. Применение активных кислотных флюсов в бытовой электропроводке недопустимо, так как их остатки разрушают жилы со временем.

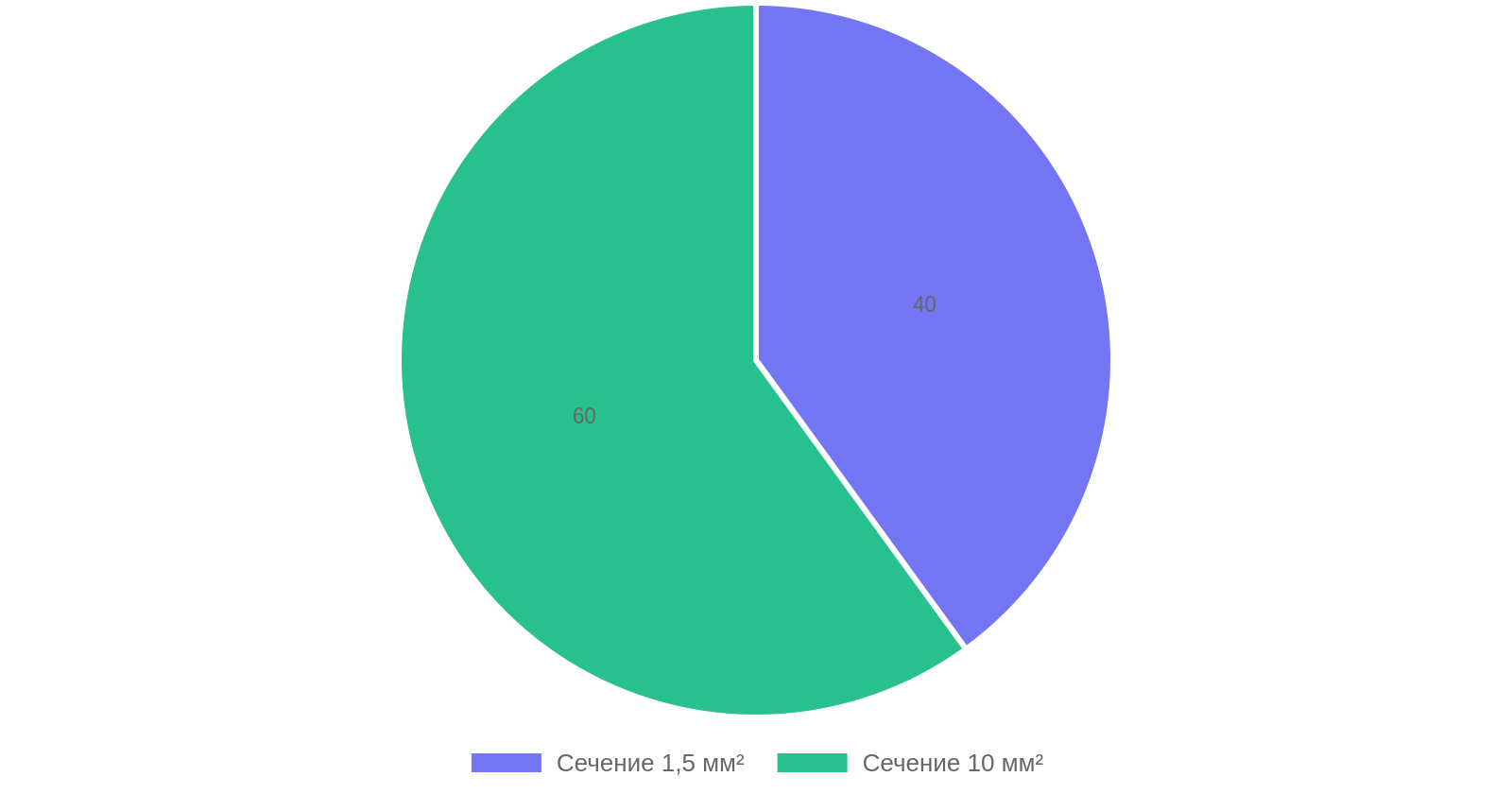

Мощность паяльника напрямую влияет на результат, ведь для прогрева скрутки сечением от 1,5 до 10 мм² требуется разная тепловая энергия. Слишком слабый инструмент не сможет прогреть массив скрутки до нужной температуры, что приведет к «холодной пайке», а избыточная мощность повредит изоляцию проводов. Для работы с сечениями 1,5–2,5 мм² обычно хватает паяльника мощностью 60–100 Вт, однако при больших сечениях профессионалы рекомендуют кратковременно использовать более мощные нагревательные элементы.

Ваши действия при монтаже должны быть последовательными:

• Подготовка и зачистка жил от изоляции на необходимую длину.
• Нанесение канифоли на очищенную поверхность перед скручиванием.
• Прогрев скрутки до состояния, когда припой свободно растекается между витками.
• Контроль чистоты паяного соединения и удаление излишков флюса.

Не забывайте, что даже самые качественные материалы для пайки проводов не спасут ситуацию при плохом механическом контакте. Если вы решили использовать втулки под пайку, они должны плотно облегать медные жилы, создавая единую монолитную конструкцию после остывания припоя. Когда втулки под пайку установлены верно, риск деформации соединения при тепловом расширении сводится к минимуму. Постоянный контроль температуры жала и использование свежего припоя ПОС-61 — залог того, что ваша электрическая сеть прослужит десятилетия без необходимости в обслуживании.

Подготовка проводов: зачистка и правильная скрутка

Качество электрического контакта напрямую зависит от того, насколько аккуратно мастер подготовил жилы перед термическим воздействием. Многие электрики совершают ошибку, снимая изоляцию «на глаз», что приводит к лишним потерям меди или недостаточному контакту. Для качественной пайки проводов в распределительной коробке специалисты рекомендуют зачищать ровно 1 см изоляции с каждого конца. Это значение, согласно данным Lemanapro, является оптимальным для последующей скрутки и надежного прогрева металла.

После снятия оболочки приступайте к формированию скрутки. Ее длина — критический параметр для стабильности цепи. Для надежного соединения рекомендуют делать скрутку длиной не менее 4 см, а в просторных распределительных коробках, где позволяет место, этот показатель лучше увеличить до 7–8 см, как советует ресурс yserogo.ru. Длинная скрутка обеспечивает механическую прочность, которую при необходимости дополнительно укрепляют, используя специальные втулки под пайку, если того требует проектная документация.

Технические нюансы процесса

Мощность инструмента подбирается строго под суммарное сечение жил, чтобы прогрев был равномерным и быстрым. Для работы с тремя-четырьмя проводами сечением 1,5 мм² вполне достаточно паяльника мощностью 65 Вт, что подтверждают эксперты ТМ Электро. Если же вы работаете с пучком, суммарное сечение которого превышает 10 мм², мощность инструмента должна быть не менее 100 Вт для эффективной передачи тепла.

Грамотная подготовка также подразумевает выбор вспомогательных элементов для фиксации жил. В некоторых случаях профессионалы применяют втулки под пайку, которые центрируют проводники и облегчают процесс распределения припоя. Помните следующие правила при работе с металлом:

• Контролируйте глубину проникновения припоя: он должен покрывать медь на 40–80% всей длины скрутки согласно рекомендациям ТМ Электро.
• Избегайте перегрева изоляции, так как термическое повреждение ПВХ-оболочки снижает диэлектрические свойства системы.
• Используйте втулки под пайку только в том случае, если скрутка получается достаточно плотной и не требует дополнительного сжатия плоскогубцами.
• Если в процессе монтажа вы решили применить втулки под пайку, убедитесь, что они не препятствуют равномерному распределению флюса по всей площади контакта.

Соблюдение этих пропорций гарантирует, что соединение не будет греться при пиковых нагрузках, а медь не подвергнется преждевременной коррозии. После завершения пайки обязательно проверьте целостность изоляции в местах, где она могла подплавиться от жала паяльника.

Технология пайки: пошаговое руководство для надежного соединения

Соблюдение температурного режима при работе с медными жилами определяет долговечность всей электрической сети. Ошибки на этапе прогрева часто приводят к тому, что припой не проникает вглубь скрутки, создавая лишь видимость контакта. Профессионалы часто используют специальные втулки под пайку, которые помогают центрировать жилы и равномерно распределять тепло по всей площади соединения, исключая риск локального перегрева изоляции.

Мощность оборудования подбирается исходя из сечения проводов. Согласно рекомендациям специалистов TMElectro (2021), для качественного прогрева скрутки в распределительной коробке оптимально подходит сетевой паяльник мощностью 65–100 Вт. Слабые инструменты не способны прогреть массив металла до нужной температуры, что приводит к появлению «холодных» паек, склонных к разрушению при вибрации или температурных расширениях.

Техника формирования качественного узла

Правильная подготовка места соединения обеспечивает минимальное переходное сопротивление. Перед началом работ важно нанести флюс, который удаляет оксидную пленку и облегчает растекание расплавленного металла. В процессе пайки припой должен покрывать 40–80 % длины скрутки — такие данные приводят эксперты Samelectric.ru (2020) и TMElectro (2021), подчеркивая, что этого достаточно для надежного контакта без термического повреждения соседних участков изоляции.

Для повышения технологичности процесса иногда применяются конструктивные элементы, похожие на втулки под пайку, которые фиксируют жилы в нужном положении. Если вы работаете с многожильными проводами, предварительно зачистите изоляцию на 40 мм и раскрутите жилы на 20 мм, как советуют специалисты Frizholod (2022). Это гарантирует максимальную площадь соприкосновения металла и облегчает пропитку узла припоем.

Завершающий этап монтажа

Финальная стадия требует внимания к деталям, чтобы исключить риск короткого замыкания внутри корпуса. После остывания соединения мастера рекомендуют обрезать торчащие острые кончики проводов, оставляя запас в 3–5 мм, и тщательно изолировать участок ПВХ-лентой, основываясь на данных Samelectric.ru. В некоторых конфигурациях надежность дополнительно повышают втулки под пайку, которые предотвращают механическое повреждение изоляции при укладке проводов в тесном пространстве коробки.

Применение качественного флюса и правильный выбор мощности паяльника позволяют достичь монолитной структуры соединения. Когда втулки под пайку или стандартная скрутка выполнены по всем правилам, переходное сопротивление сводится к минимуму, а риск оплавления проводов при пиковых нагрузках практически исчезает. Помните, что аккуратность при обрезке излишков и тщательная изоляция — залог безопасности электромонтажа на долгие годы.

Изоляция и проверка качества выполненных работ

Свежая пайка проводов в распределительной коробке требует не только мастерства, но и ответственного подхода к финишной защите узла. Ошибки на этом этапе часто приводят к перегреву или короткому замыканию спустя месяцы эксплуатации. Даже если вы использовали качественные втулки под пайку, пренебрежение изоляционным слоем обнулит все усилия. Места соединений и ответвлений жил, согласно актуализированной редакции ПУЭ 2.1.25 от 2003 года, обязаны иметь изоляцию, полностью равнозначную заводской по уровню электрической прочности и стойкости к внешним воздействиям.

Технологические стандарты изоляции узлов

Восстановление целостности изоляционного покрова происходит двумя основными методами: использованием термоусадочной трубки или качественной изоленты. При работе с термоусадкой важно добиться полного перекрытия: трубка должна заходить на заводскую оболочку провода с обеих сторон, формируя герметичный барьер. Если вы применяете втулки под пайку, убедитесь, что термоусадка плотно облегает переход от металла к пластику, не оставляя оголенных участков. В случаях, когда предпочтение отдается изоленте, практикующие электрики советуют наматывать не менее трех слоев материала. Такой подход, описанный в профильных обучающих материалах 2019 года, гарантирует, что итоговая толщина изоляции в зоне скрутки будет не меньше штатного слоя провода.

Проверка надежности контактов под нагрузкой

Финальным этапом монтажа становится стресс-тест собранной линии. Специалисты компании «Кабельные системы» в материалах 2020 года рекомендуют проводить «прогрузку» каждой линии максимально допустимым током в течение нескольких часов. Этот простой метод помогает выявить скрытые дефекты пайки или недостаточно плотный контакт. Если втулки под пайку были установлены с нарушением технологии, именно в этот период вы заметите негативные изменения. В процессе проверки внимательно следите за состоянием узлов:

• Отсутствие характерного запаха горелой изоляции в распределительной коробке.
• Стабильная температура соединений, исключающая потемнение пластика или металла.
• Отсутствие следов оплавления, которые указывают на перегрев из-за высокого переходного сопротивления.

Контроль качества после завершения работ — единственный способ гарантировать долгую службу электропроводки. Если после нескольких часов работы под нагрузкой места соединений остаются холодными, а изоляция сохраняет первоначальный вид, значит, технология соблюдена верно. Правильно подготовленные втулки под пайку вместе с полноценным изоляционным слоем создают монолитную структуру, способную выдерживать пиковые нагрузки без риска аварийных ситуаций. Регулярная проверка соединений по методике «прогрузки» током остается самым надежным индикатором профессионализма монтажника, подтверждающим безопасность всей системы в долгосрочной перспективе.

Часто задаваемые вопросы

Качественная пайка проводов в распределительной коробке обеспечивает надежный электрический контакт и предотвращает перегрев соединений в процессе эксплуатации. Использование подходящего припоя, активного флюса и мощного паяльника позволяет создать монолитное соединение, которое превосходит по долговечности большинство зажимных клемм. Тщательная зачистка жил и контроль температуры прогрева исключают риск повреждения изоляции и обеспечивают стабильную передачу тока.

Даже при наличии профессионального инструмента и навыков пайки, стоит учитывать, что при возникновении необходимости ремонта или модернизации сети такой узел придется полностью переделывать. В условиях современных электромонтажных работ неразборное паяное соединение требует обязательного запаса длины провода в коробке, так как повторное использование одного и того же участка жилы после термического воздействия технически нецелесообразно.
